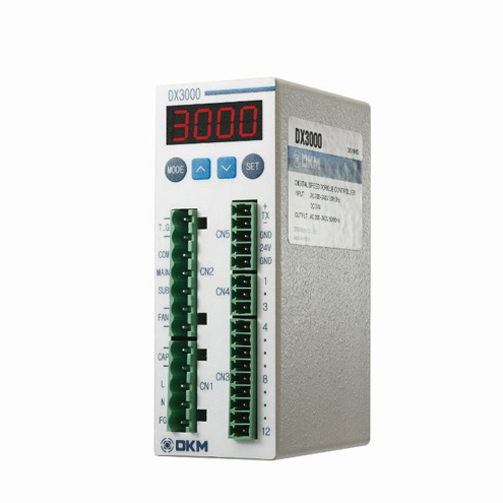

Speed Controller DX3000
- 파라미터 No.7 '1'로 변경
- 토크모터와 연결하여 토크제어를 하실 수 있습니다.
- PL에서 I/O로 직접제어가 가능하므로 릴레이가 필요없습니다.
- 표준 Modbus 통신프로토콜 지원하여 최대 255대까지 연결가능합니다.
- 터치스크린과 조합하여 속도설정 및 모니터링이 가능합니다.
- 배선이 간편하여 작업공수가 감소합니다.
|
|
 |
| |

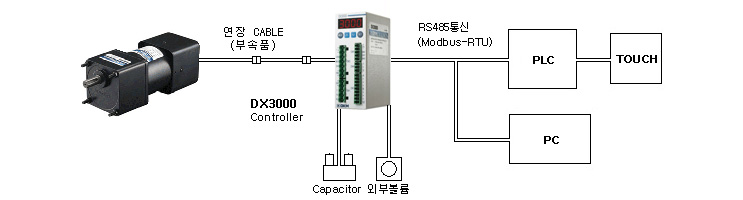

System 구성 |
|
| |
|
DX3000의 특징 |
| |
RS485 통신제어
표준 Modbus 통신 프로토콜 지원하여 최대 255대까지 연결 가능합니다.
간편한 배선 및 주변기기 간소화
PLC 에서 I/O 로 직접 제어가 가능하므로 릴레이가 필요 없습니다.
배선이 간편하여 작업공수가 감소합니다.
간편한 설치 및 유지보수
커넥터 방식으로 간단한 설치 및 분해할 수 있습니다. (유지보수 용이)
Din Rail에 간단하게 설치 가능합니다.
디지털 디스플레이
현재의 회전속도(r/min) 및 토크표시 (%) 를 DIGITAL롤 DISPLAY 합니다.
터치스크린과 조합하여 속도설정 및 모니터링이 가능합니다.,
다양한 기능
파라미터 설정으로 인하여 다양한 구동이 가능합니다.
|
| |
|
일반사양 |
| |
| 형명 |
DX3000 |
| 모터전원 |
AC 220V 50Hz / 60Hz ±10% |
| 제어전원 |
DC 24V ±10% |
| 정격전류[A] |
4 |
| 최대전류[A] |
6 |
| 제어기능 |
속도제어, 토크제어 |
| 제어방식 |
위상 듀티 제어 |
| 외형치수[mm] |
40(W) x 104(H) x 65(D) |
| 속도제어범위 |
50Hz : 100 ~ 1460 r/min
60Hz : 100 ~ 1760 r/min |
| 토크제어범위 |
0 ~ 100%(최대토크) |
| Feedback Sensor |
Tacho - 12ppr |
| 사용온도범위 |
-10℃~55℃ |
| 시퀀스입력 |
Forward,Reverse, Alarm reset, Velocity select |
| 시퀀스출력 |
Speed pulse out, Alarm out |
| 보호기능 |
파라미터 이상, AC 저전압 알람, 제어연산 이상 |
| 상태표시 |
4Digit Display (7-Segment) |
| 통신방식 |
시리얼 통신(RS485 - MODBUS RTU) |
|
| |
|

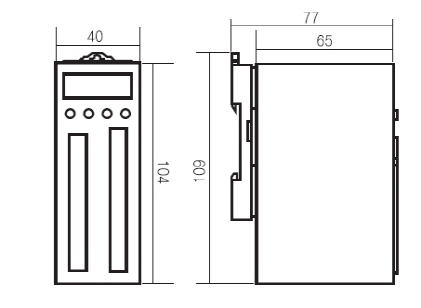

외형치수 |
| |
|
| |
|

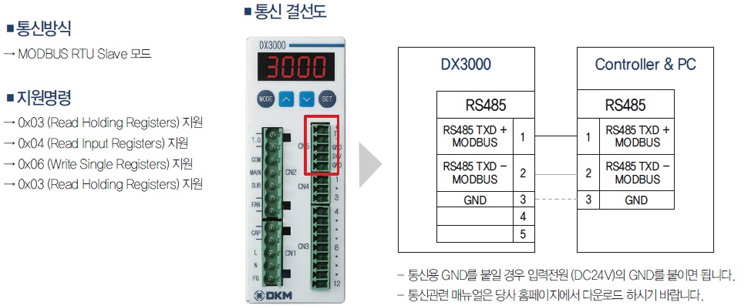

RS 485 통신 |
| |
|
| |
|

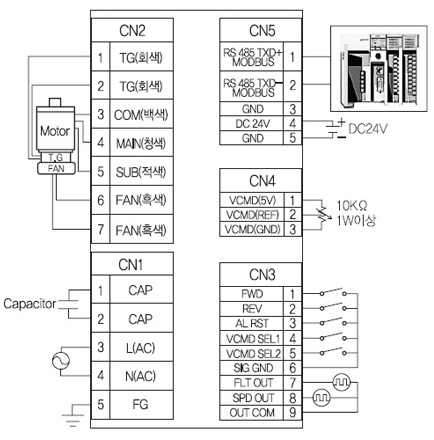

회로 결선도 |
| |
|
|

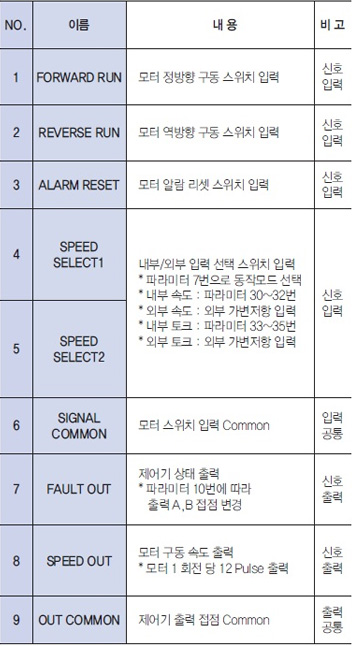

CN 3 커넥터 기능
|
|

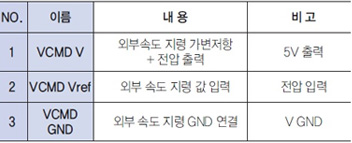

CN 4 커넥터 기능
|
 |
|
 |
| |
|

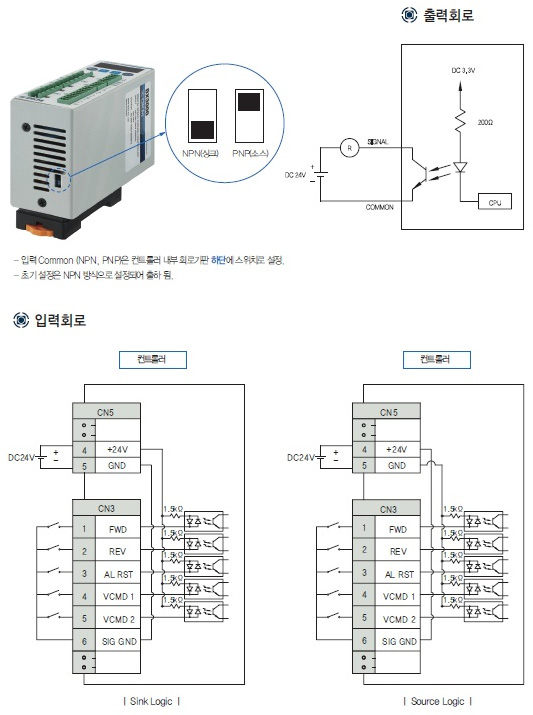

입출력신호회로 |
| |
|
| |
|

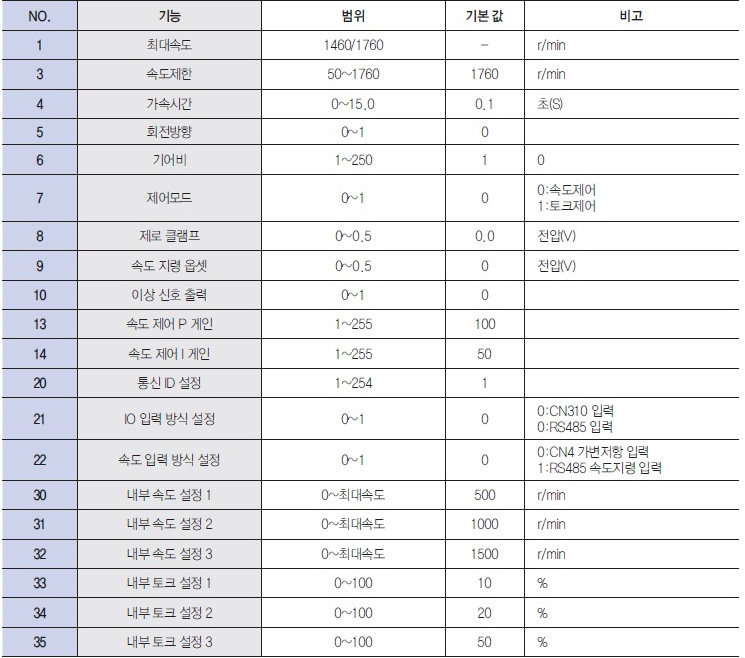

파라미터 내용 |
| |
|
※ 속도제어 P, I 게인
- 속도제어의 응답성을 결정하는 파라미터
- 강성의 강도를 결정하는 작용으로, 게인 값을 크게하면 강성은 강하게 됨.
- 값이 너무 클 경우 진동 및 헌팅현상이 발생할 수 있습니다.
|
|
